徠卡P40三維激光掃描應用于鋼結構檢測
項目概況：
上海的世博會已經成為世界的世博會，本次世博會吸引來自全世界各國來到中國-上海建立、展示具有各國特色的展覽館，設計獨創、造型優美的場館于2010年5月正式對外開放。由于此次建館的國家、企業都全力以赴地將******的造型設計展示于世人，所以其場館建設的難度和周期都與往日大為不同，在任務重，時間短的現實情況下，新型技術的推出為場館的順利建設祝上一臂之力。
三維自由造型的設計為場館的建設和檢測帶來了難度，為了確保幕墻能夠按照現有主體鋼結構和幕墻主龍骨現狀順利完成安裝, 負責多個場館幕墻承接、施工的上海遼申幕墻工程有限公司特別，采集了現場所需的空間數據。
項目進展：
徠卡合作伙伴作為一個具有多年工業測量的技術團隊，此次根據場館幕墻施工的具體要求，選用了當今世界先進的三維激光掃描技術，該技術的運用完成了使用傳統單點測量工作所完成不了的測量任務。
100萬點/秒的高密度采集效率極大地縮短了數據的采集周期，與傳統單點測量效率高了數萬倍；最高1MM的測量精度極大地滿足了高精度安裝的要求，故此技術團隊在現場使用徠卡三維激光掃描儀、全站儀、高分辨率數碼相機等設備，僅花費5天時間即完成了現場1000M2鋼結構及幕墻主龍骨的數據采集和三維建模的工作，為場館的建設在時間上、技術上提供了強有力的保障。
如今，一種被稱為21世紀最流行的測量方式---三維激光掃描，逐步被運用在各行各業；一種被稱為“點云”的數據也成為了測量行業中的新名詞，逐步成為一種可被永久保存的數據庫；一種被稱為“碰撞檢測”的方法成為了現狀檢測中的新型手段，逐步成為一種能替代傳統測量、分析的高效率、數字化的檢測方式……

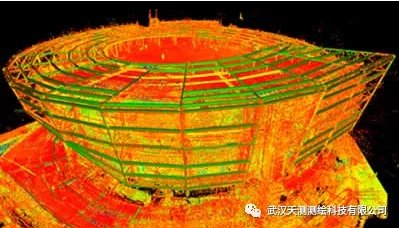

最終點云模型
三維點云與三維模型

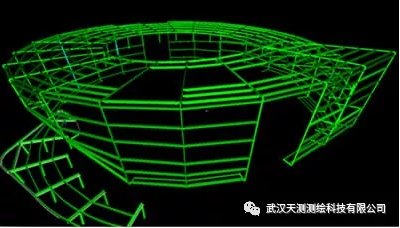

三維實體模型
全彩色點云數據
總結：三維激光掃描儀在應用到大部分的異形鋼結構項目上，可以快速的得出高精度的點云模型，在為異形鋼結構施工工作帶來了效益提高了工作效率。
